產品名稱：CR-3000系列上集塵電路板切割機
產品型號：CR-3000M系列
發布日期：2021-6-19
機器平臺 | |
CR-3000M 下集塵 | 雙工作臺 |
CR-3000MT 上集塵 | 雙工作臺 |
生產性能 | |
CR-3000M 下集塵 | 加工范圍 330*330mm |
CR-3000MT 上集塵 | 加工范圍 330*330mm |
軟件功能 |
人性化軟件界面，操作簡單，易學好用 |
標配基準點補償功能，有效避免定位誤差 |
軟件具備CCD導圖功能，可用DXF文件生成切割路徑 |
新增更多切割模式，可進行各種不規則PCB切割 |
提供左右加工區，可同時執行取放料及加工切割動作，大幅增加產能 |
采用大功率集塵機，西門子電機，吸力更穩定、持久 |
主要配件全部采用進口元件，精度更高，壽命持久 |
使用高品質數字相機，圖像處理更清晰穩定 |
德國進口高速主軸，最高轉速能達到60000轉/分 |
| 可選功能 | |
| CAD圖形導入功能 | ※ |
| 自動換刀功能 | ○ |
| 上/下集塵模式 | ○ |
| 刀具檢查 | ○ |
| 切割程序掃描二維碼下載功能 | ※ |
| 切割產品追溯功能 | ※ |
| 切割治具二維碼識別功能 | ※ |
| 3/5HP集塵機 | ○ |
| 可編輯快捷鍵 | ○ |
| I/O檢測，I/O端自定義功能 | ○ |
| 像素運動移算 | ○ |
| 條碼掃描調程式功能 | ※ |
| 輔助工具列 | ○ |
| Windows風格應用程序 | ※ |
| 條碼追溯功能 | ※ |
| 安全光柵 | ※ |
| 安全門鎖 | ○ |
| 安全門開關 | ○ |
CR-3000M系列上集塵電路板切割機
產品特點 |
人性化軟件界面，操作簡單，易學好用 |
標配基準點補償功能，有限避免定位誤差 |
軟件具備CCD導圖功能，可用DXF文件生成切割路徑 |
新增更多切割模式，可進行各種不規則PCB切割 |
新增離線編程模式，可實現不占用機臺離線編寫切割路徑 |
提供左右加工區，可同時執行取放料及加工切割動作，大幅增加產能 |
使用高品質數字相機，圖像處理更清晰穩定 |
采用大功率集塵機，西門子電機，吸力更穩定、持久 |
主要配件全部采用進口元件，精度更高，壽命持久 |
自動換刀進口高速主軸，最高轉速能達到60000轉/分 |
| 人機交互 ：多種操作模式、編輯模式 |
| 輔助工具列 |
| 可編快捷鍵 |
| Windows 風格應用程序 |
| 結構特點： |
| 進口伺服馬達；工業相機，電氣配件 |
| 一體線型X軸型材，強度高、變形小、重量輕 |
| 雙滑軌結構，提高軸強度 |
| 直聯式馬達結構，最大程度減少傳動不良 |
| 匹配高吸力集塵機： |
| 3HP集塵機 |
| 軟件功能安全： |
| 可選配CAD圖形導入功能 |
| 可選配安全光柵保護功能 |
| 可選配條碼掃描調程式功能 |
| 可選配條碼掃描調程式功能 |
| I/0檢測，I/O端自定義功能 |

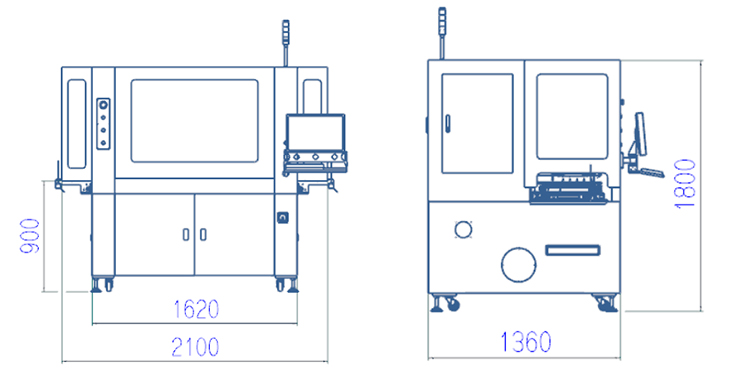

■CR-3000M電路板切割機 尺寸
| 尺寸規格 | CR-3000M |
| 高度（H：） | 1800 |
| 深度（L：） | 1360 |
| 寬度（W：） | 2100 |
